Orientações para instalação dos eletrodutos – o que diz a norma

April 15, 2019



A norma ABNT NBR 16055:2012 (Parede de concreto moldada no local para a construção de edificações – Requisitos e procedimentos) aponta, no item 13.3, as orientações para as instalações de dutos e tubos, das quais podemos destacar:

  • O diâmetro máximo da tubulação deve ser de 50mm (considerando paredes de no mínimo 10cm de espessura);

  • “Não se admitem tubulações horizontais, a não ser trechos de até um terço do comprimento da parede, não ultrapassando 1m, desde que este trecho seja considerado não estrutural”.

O diâmetro máximo de 50mm para as tubulações é um limitante no projeto de eletrodutos alimentadores, que geralmente precisam ser dimensionados já para a seção máxima. O cruzamento de mangueiras também deve respeitar esses 50mm.

Na prática, o uso de mangueiras acima de 1” (32mm) podem provocar patologias como tubos expostos fora do concreto, trincas, rachaduras e bicheira.









Figura 1: eletrodutos expostos ao concreto



Essas patologias ocorrem, principalmente, em paredes onde serão alocadas caixas de distribuição, então a solução é trazer essas mangueiras alimentadoras para um shaft externo, que será fechado com Drywall.

 Figura 2: shaft de sistemas de comunicações (antes da concretagem)





Figura 3: shaft de sistemas de comunicação (após a concretagem)



Figura 4: shaft de sistemas de comunicação (antes do fechamento)



Figura 5: shaft de sistemas sendo montado









Figura 6: shaft elétrico (antes da concretagem)





Figura 7: shaft elétrico em fase de acabamento



Além disso, quando existem muitas mangueiras para serem descidas por uma mesma parede, fica mais difícil o desvio das faquetas que unem as placas da forma. Não é incomum o rompimento de eletrodutos atravessados por faquetas.



Figura 8: faquetas em conflito com eletrodutos





Figura 9: uma faqueta cortou um eletroduto e entrou concreto dentro do quadro QDC.

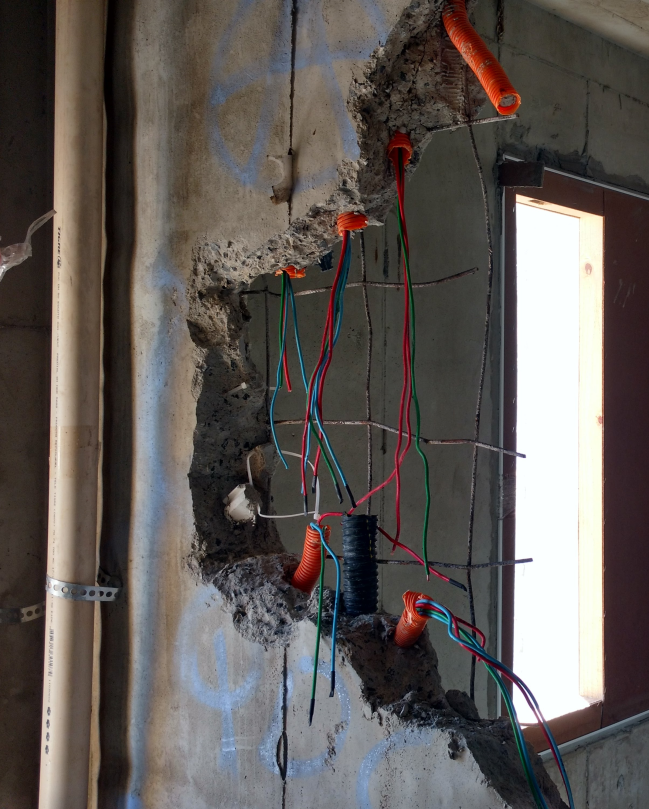

Figura 10: foi necessário arrancar o quadro.



O fechamento em shaft também possibilita a centralização das telas no meio da parede, pois não haverá nenhum agente deslocador, como caixas e quadros com profundidade maior que 70mm, que, mesmo com a utilização de separadores e espaçadores de tela, acabam deslocando as malhas.

Observar na Figura 10 que a malha de ferro está mais para trás em relação à face da parede.

Além disso, os shafts são facilitadores para o “puxamento” dos cabos de alimentação para pavimentos superiores e distantes do quadro de medição.

Quanto às tubulações horizontais, durante a etapa de desenvolvimento dos kits para produção, a LM estuda e observa se algum percurso desobedece à norma. Caso encontrado algum ponto, faz-se o reencaminhamento passando pela caixa de teto.



Quando uma pequena derivação se encaixa na exceção, o cuidado na montagem é que o eletroduto não faça um percurso totalmente linear, mas sim em forma de arco superior, evitando um possível acúmulo de água dentro dos dutos.



Figura 11: interligação de duas tomadas na cozinha





O próximo texto da série Kit Chicote Elétrico para Parede de Concreto será continuação do tema Orientações para instalação dos eletrodutos.
